一、主要功能特點
BLZX-A型裝置采用模塊化設計，每個裝置分別采樣避雷器的ABC三相電流或同時采集母線ABC三相電壓，同時還采集公用電源220V的幅值和相位，為采集控制單元提供計算對比數據。每個避雷器在線監測裝置都具備CAN或485通信功能，裝置之間通過總線互聯。
>采用高精度有源零磁通穿心式互感器，根據被測電流大小自動選擇放大倍數，實現高精度測量 。
>采用動態相量補償算法，實現高精度測量信號分析。
>采用數字濾波算法，摒除模擬濾波器帶來的“零漂問題”。
>采用分布式測量結構，即就地測量、數字傳輸。
>可帶電安裝，即不需要主設備停電安裝，方便、快捷的接入系統。
>采集避雷器裝置的泄露電流及參考電壓，計算避雷器泄露電流基波及3、5、7、9次諧波，統計雷擊次數及雷擊時間等。
>采集PT單元母線電壓及參考電壓，計算母線電壓基波及3、5、7、9次諧波。
>CAN或485網絡通信。
>實時時鐘：每個裝置都具備實時時鐘的功能。
>溫濕度采集控制：采用高精度溫濕度傳感器，可以實時采集裝置內部溫濕度。
>IEC61850通信。
二、主要技術指標
1、工作環境
>工作電壓：交流 220V±10%,50Hz
>功 耗：額定電壓下＜5W
>環境溫度：戶內系統：-10℃ ~ +55℃
戶外系統：-25℃ ~ +70℃
>工作環境濕度：≤95％
2、監測參數指標
>測量電流范圍：0.05mA～650mA，測量精度±1%
>母線電壓測量范圍：35kV～1000kV, 測量精度0.5%
>諧波電壓測量范圍：3、5、7、9次，測量精度±2%
>系統頻率測量范圍：45～65Hz，測量精度±0.001Hz
>雷擊次數記錄：0～255，年月日時分秒
>溫度：-20℃～80℃，±0.5%
>濕度：0～100%RH，±3%
3、其他技術指標
>系統容量：就地模塊80個
>監測周期：出廠設置1 小時
>最短監測周期：5 分鐘
>CAN網結構，網絡速率為：＜500Kbps
>RS485結構，網絡速率為：≤2400bps
>系統生存周期為3年以上。
>系統的平均無故障工作時間（MTBF）：戶內：大于5×104小時；
戶外：大于3×104小時。

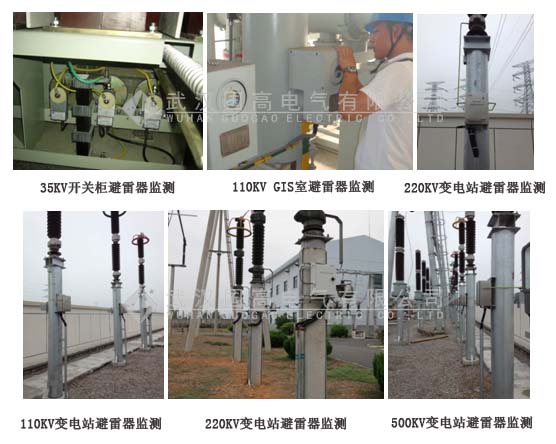

三、現場案例
|
